ハイエース　５型　ミラー型　ドライブレコーダー取付

ハイエース　５型　ミラー型　ドライブレコーダー取付

1/6

こんにちは！今回は袋井市にお住まいのお客様から用品取付のご依頼です！

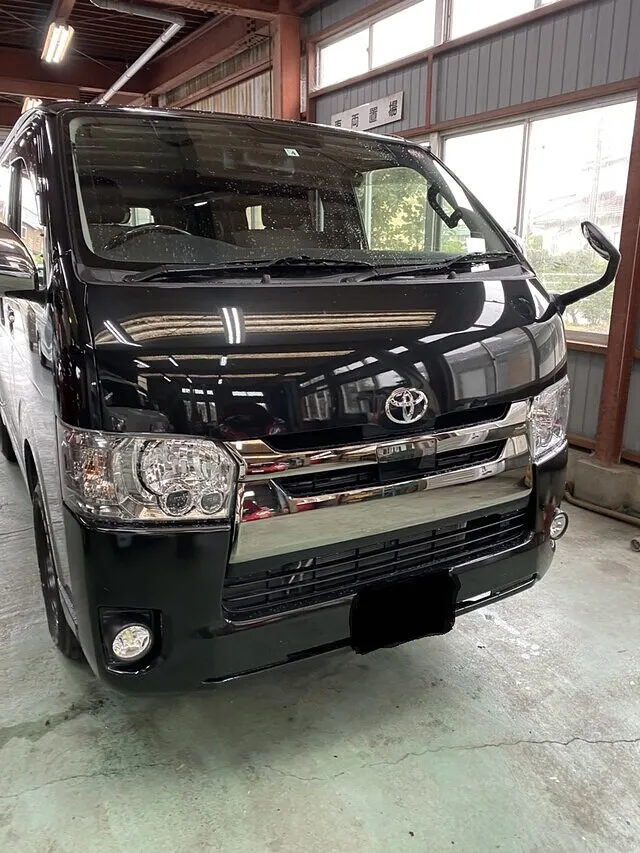

車両はハイエース(５型)

ご用命はドライブレコーダー取付とレーダーの取付です♪
早速進めていきましょう！取り付ける用品
ドラレコはこちら

レーダーはこちら
ユピテルLS310ドライブレコーダーに関してはカメラ型・ミラー型・360型等ありますが、ミラー型が一番好みです！
移している映像が確認しやすいですし、バックカメラとしても代用できる(見やすい)、後カッコイイ　笑シガーソケットは使用している為、ヒューズから電源供給しておきます。
※ACC15Aを使用。シガーソケットへの変換配線を使用してドライブレコーダーも
レーダーも差し込んで電源確保しておくようにしました。
※何か整備の際や取り外す事を考えてこの手法を取っています。
写真は撮ってませんが…ｽﾐﾏｾﾝリアカメラの配線通し

配線ﾙｰﾄはこんな感じ
ウォッシャー液のﾁｭｰﾌﾞ等と同じように配線を引き回しておけば
見た目も綺麗！トラブルの心配も無し！カバーを外して配線を通して後
※慣れれば割とすんなり通せるようになります。バックカメラとして連動する為に、バック信号と配線は延長して接続しておきます！
※車両が大きいと元の線では足りません　ｱｾｱｾフロント側はサイドのピラーカバーを外してｶﾞﾗｽに合わせて配線を通します！
レーダーも同様に！

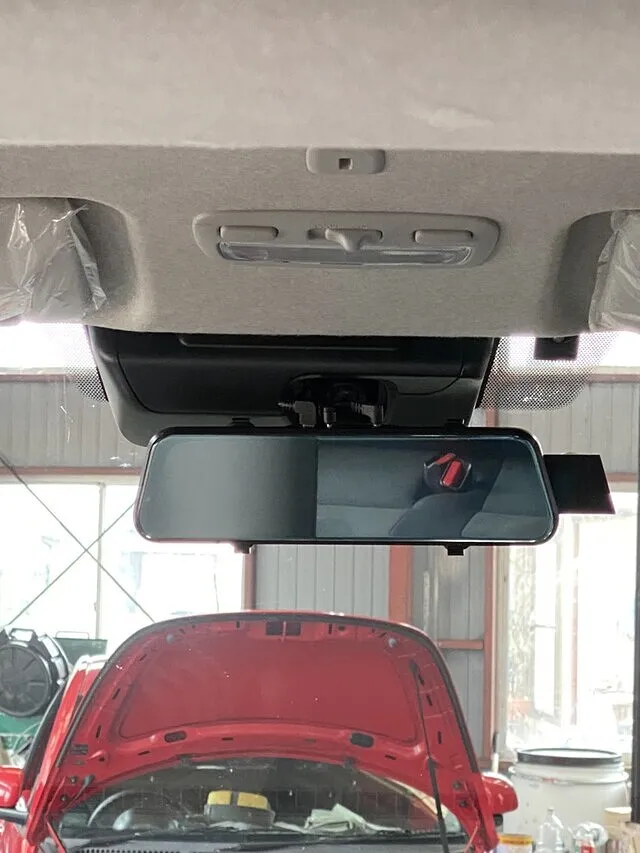

レーダーの配線はギリギリ助手席側へ引き回しが出来るぐらいなので、同じように作業する場合は注意がひつようですね…ドラレコ

レーダーの位置

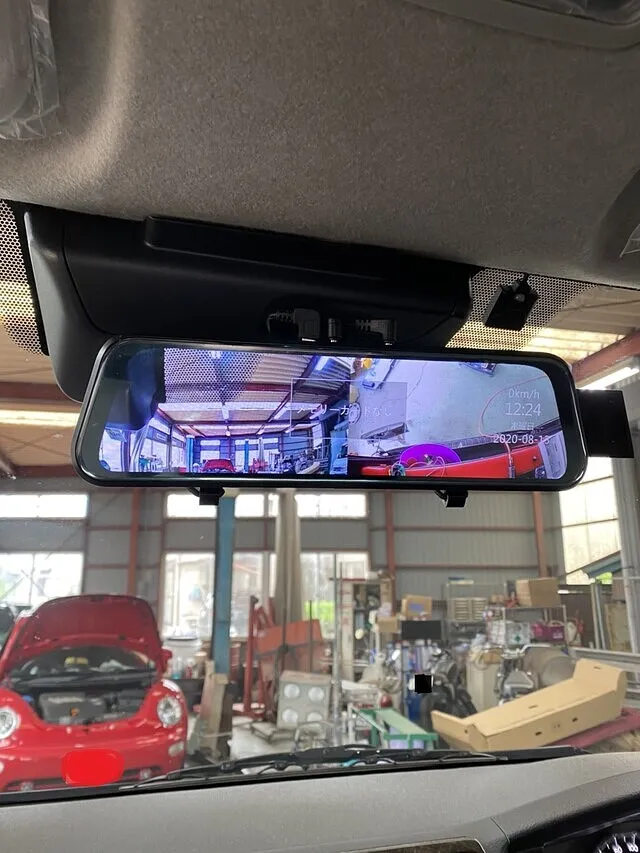

実際の映像

※取付途中の映像
Rにシフトチェンジ　→　画面切り替わり　OK作業は以上です
ご依頼ありがとうございました♪今日はここまで
ではまた月曜日に！
